JBH • JRAD16-22VAH
چراغ سیگنال تریپل JBH
سه عدد؛ یک نگاه به وضعیت برق
ولت متر، آمپرمتر و فرکانس متر در یک نمایشگر تابلویی
V ولتاژ
A جریان
Hz فرکانس
📊 سه پارامتر همزمان
🧲 جریان‌سنجی با CT
📏 نصب در پانچ 22 mm
⚡ مناسب برق AC
ولتاژ AC
50–500 V
محدوده اندازه‌گیری
جریان با CT
0–100 A
طبق برچسب بسته‌بندی
فرکانس
20–75 Hz
محدوده اندازه‌گیری
نصب روی پنل
22 mm
قطر سوراخ نصب
💡 اطلاعات برق را جلوی چشم داشته باشید
هنگام کار با یک تابلو، مشاهده ولتاژ تغذیه، جریان بار و فرکانس کمک می‌کند تصویر روشن‌تری از وضعیت مدار داشته باشید. چراغ سیگنال تریپل JBH با کد روی بسته‌بندی JRAD16-22VAH هر سه مقدار را همزمان روی پنل نمایش می‌دهد؛ بدون اینکه برای خواندن آن‌ها بین چند نمایشگر جابه‌جا شوید.
این ولت آمپر فرکانس متر تابلویی در سوراخ گرد 22 mm نصب می‌شود و جریان را از طریق سنسور حلقوی CT اندازه می‌گیرد. برای پنلی که فضای محدودی دارد و به نمایش همین سه پارامتر نیاز دارد، این ترکیب یک مزیت کاربردی است.
مزیت در یک جمله: ولتاژ، جریان و فرکانس را کنار هم ببینید و تغییر اعداد مدار را راحت‌تر دنبال کنید.
📊 سه عدد نمایشگر، سه اطلاعات کاربردی
V | ولتاژ
ولتاژ AC در نقطه اتصال دستگاه؛ برای مشاهده مقدار تغذیه مدار.
A | جریان
جریان هادی عبوری از حلقه CT؛ برای بررسی همان مسیر باری که سنسور روی آن نصب شده است.
Hz | فرکانس
فرکانس برق متناوب؛ پارامتری مفید در بررسی برق شبکه یا مولد.
✨ جزئیات کوچک، استفاده راحت‌تر
📊 خواندن همزمان سه پارامتر
ولتاژ، جریان و فرکانس در یک محل دیده می‌شوند؛ مناسب برای مشاهده روزمره اعداد روی پنل.

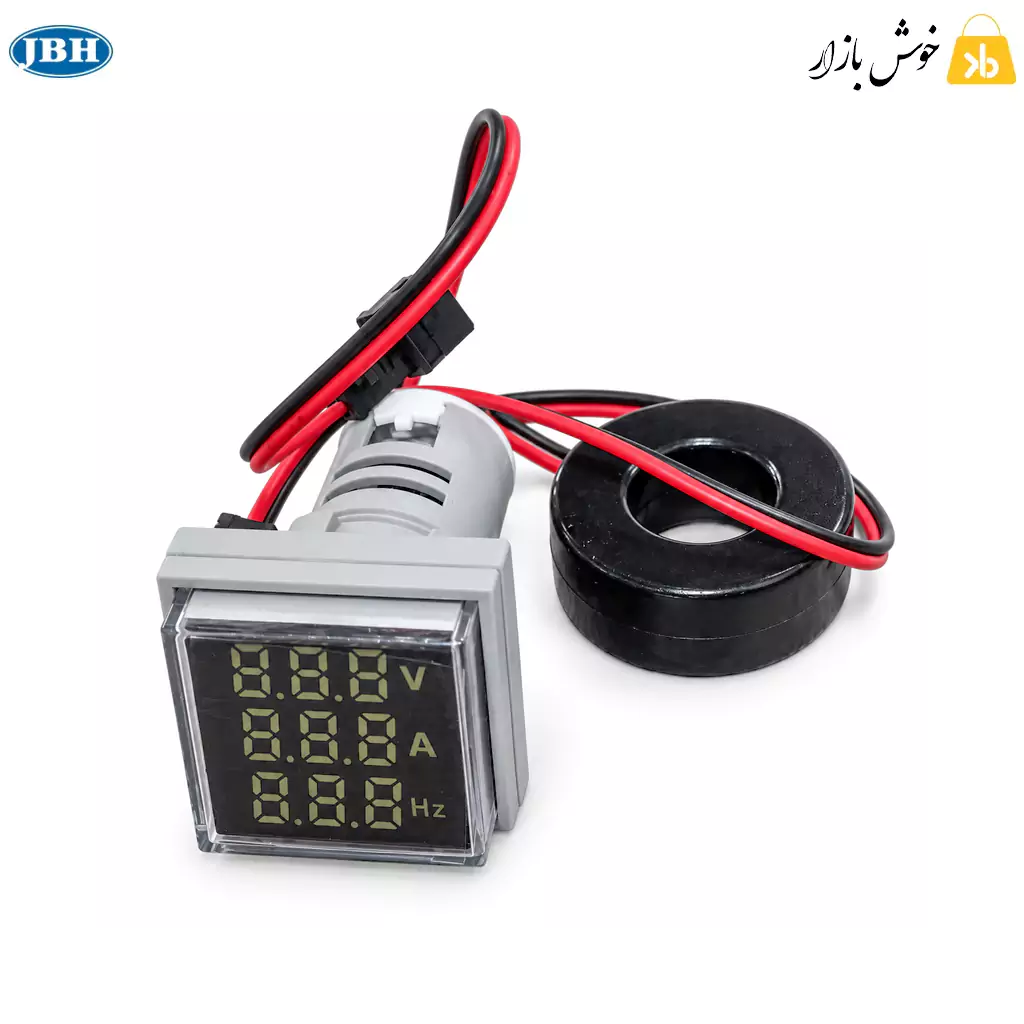

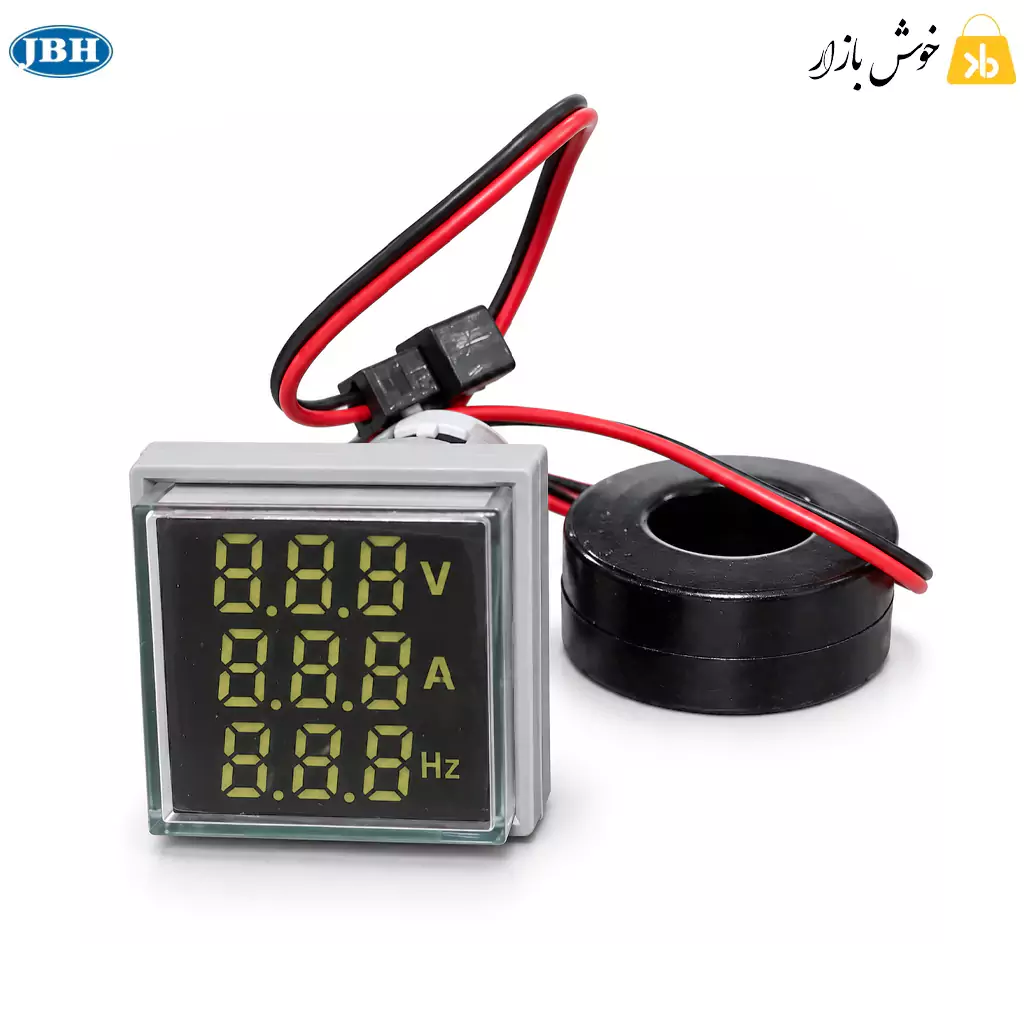

🧲 اندازه‌گیری جریان با سنسور حلقوی
هادی بار از CT عبور می‌کند. جریان بار از ترمینال‌های تغذیه نمایشگر عبور داده نمی‌شود.

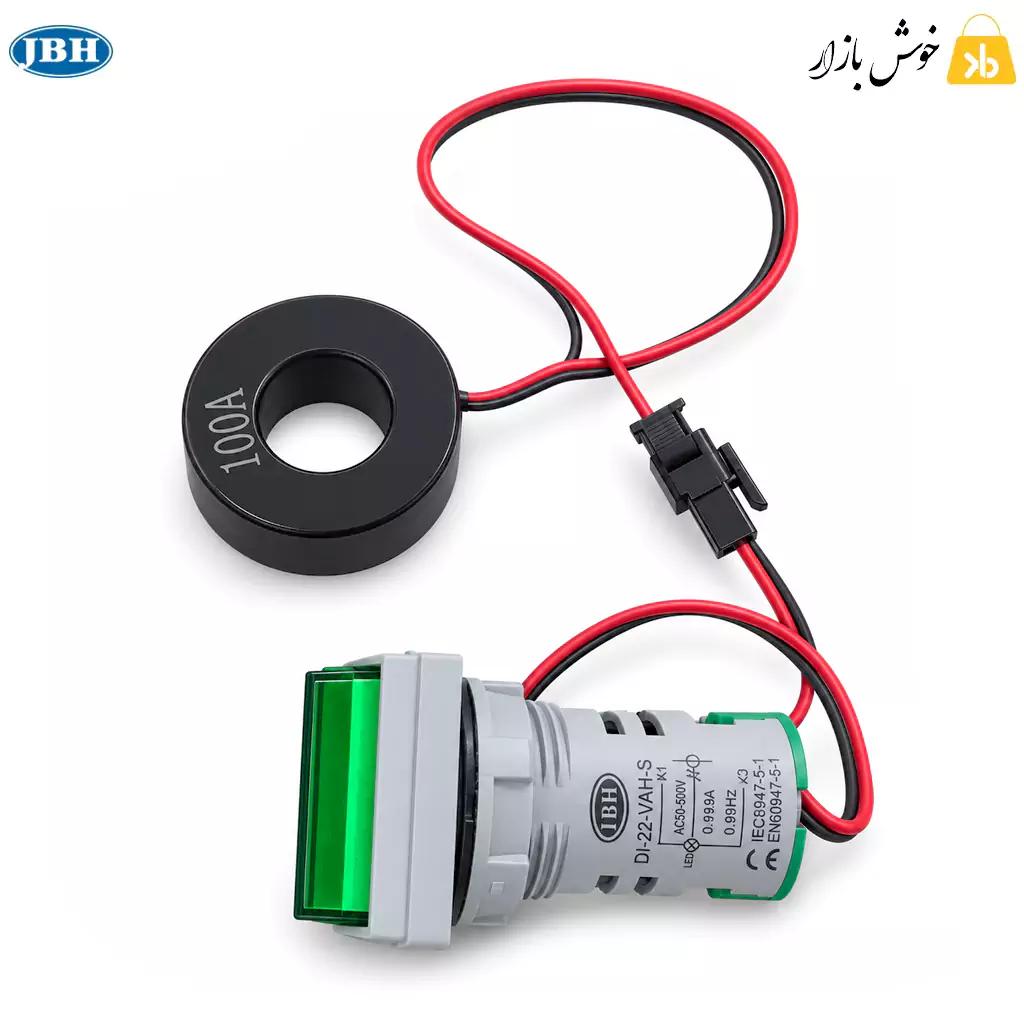

🔌 اتصال سوکتی CT
سنسور جریان از طریق اتصال مخصوص خود به نمایشگر وصل می‌شود؛ تغذیه دستگاه مسیر جداگانه دارد.
📏 جایگاه نصب مشخص
با پانچ گرد 22 mm و ابعاد معلوم، می‌توانید جای نمایشگر را پیش از آماده‌سازی پنل تعیین کنید.

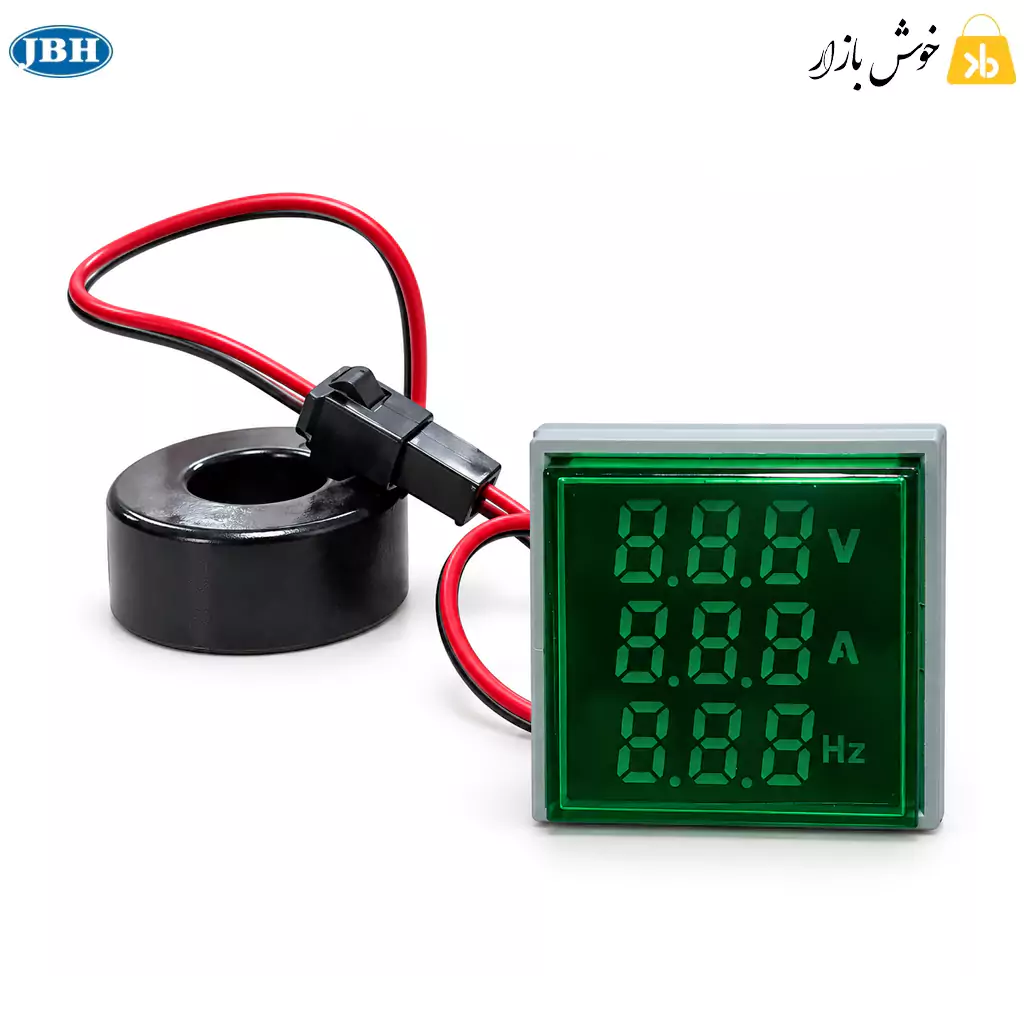

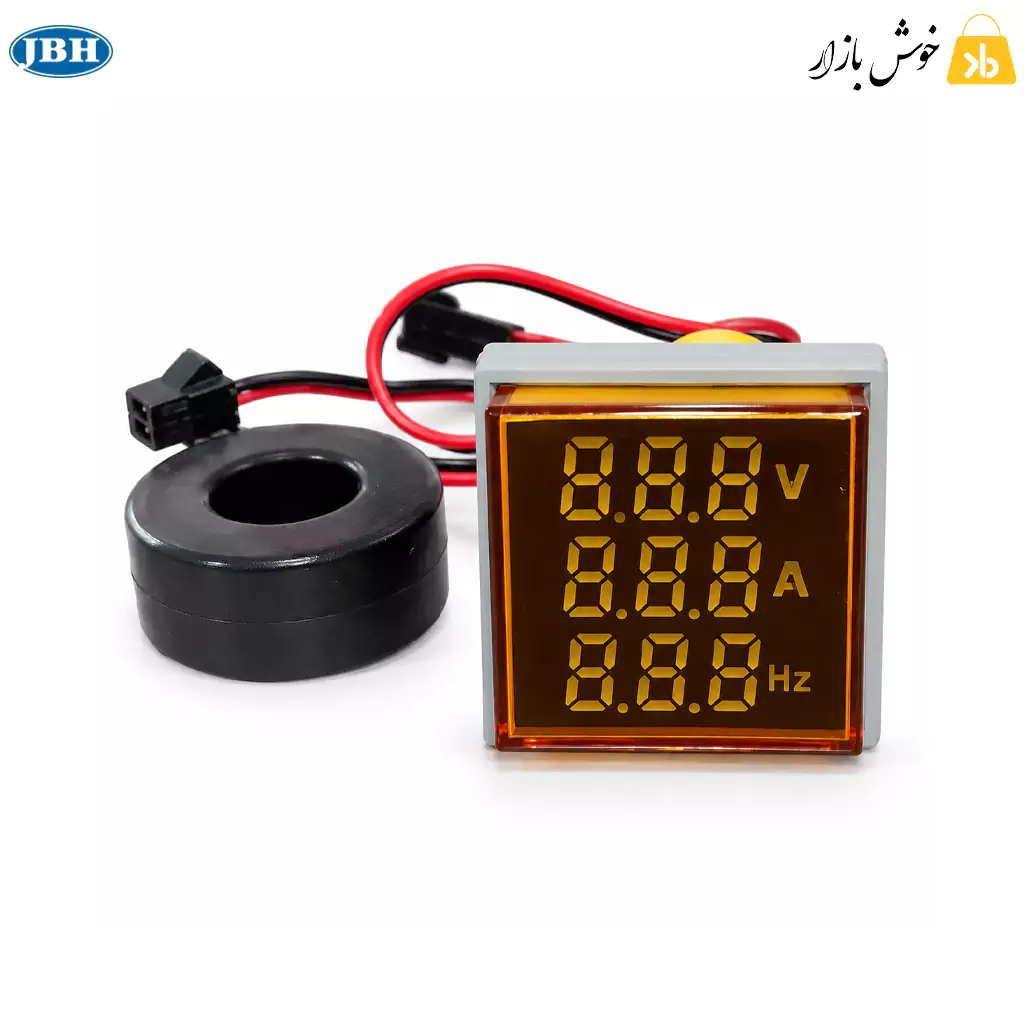

🎨 رنگ‌های معرفی‌شده سازنده:
قرمز
زرد
سبز
سفید
آبی
⚙️ از تابلو توزیع تا مولد برق
⚡ تابلو توزیع
🔌 تابلو برق اضطراری
⚙️ موتور برق
🏭 دیزل ژنراتور
برای استفاده در خروجی اینورترها و مبدل‌ها، سازگاری خروجی با دستگاه را بررسی کنید. ولتاژ، فرکانس و شرایط خروجی تجهیز باید با مشخصات این مدل هماهنگ باشند.

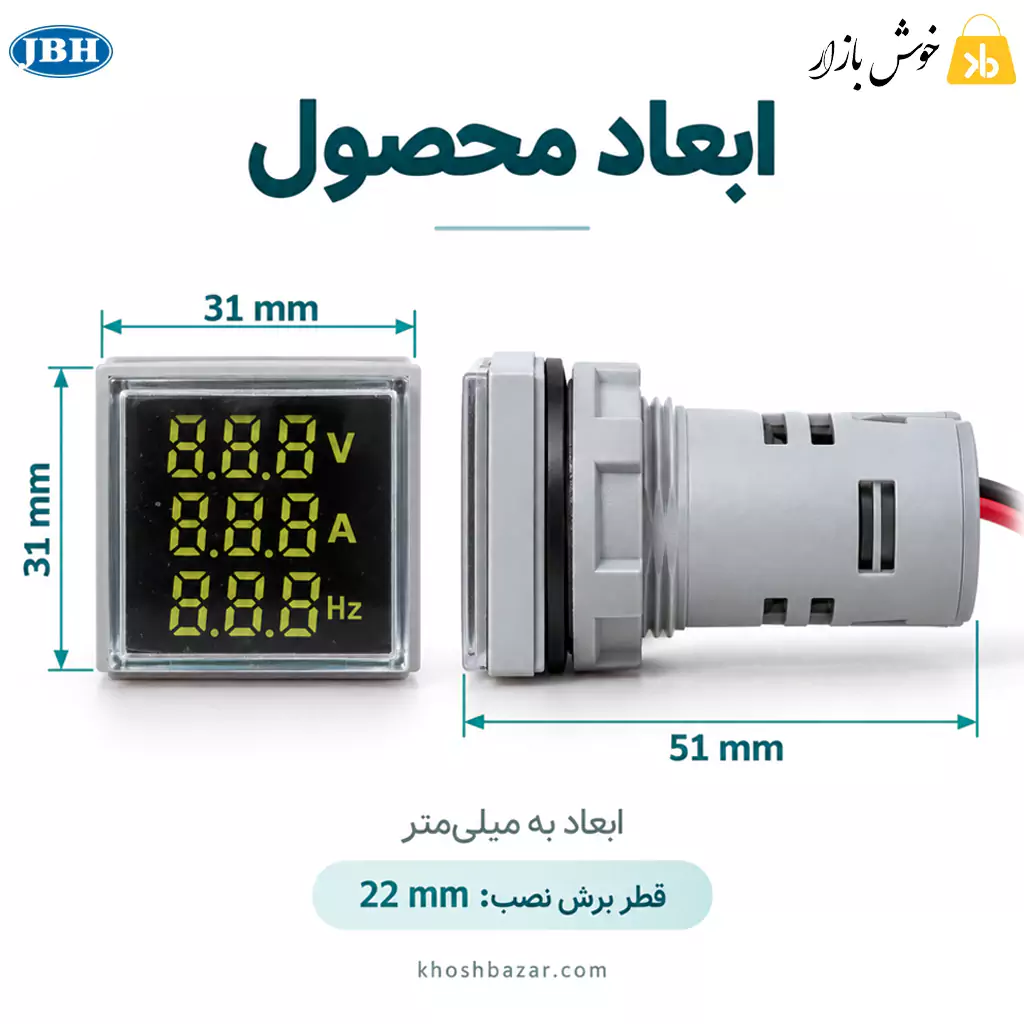

📐 اول اندازه‌ها؛ بعد آماده‌سازی پنل
31 × 31 mm
ابعاد نمای جلویی
51 mm
عمق کلی در نقشه ابعادی
22 mm
قطر سوراخ نصب
برای یک نصب مرتب، فضای پشت پنل را فقط به اندازه بدنه در نظر نگیرید؛ سیم‌ها، سوکت سنسور و حلقه CT هم به جای مناسب نیاز دارند.
📋 مشخصات فنی چراغ سیگنال تریپل JBH
| ویژگی | مشخصات |
|---|
| برند و کد روی بسته‌بندی | JBH / JRAD16-22VAH |
|---|
| عملکرد | نمایش همزمان ولتاژ، جریان و فرکانس برق AC |
|---|
| محدوده ولتاژ | 50–500 V AC |
|---|
| محدوده جریان روی بسته‌بندی | 0–100 A از طریق CT |
|---|
| محدوده جریان در سایت سازنده | 1–100 A |
|---|
| محدوده فرکانس | 20–75 Hz |
|---|
| دقت اعلام‌شده سازنده | 1% |
|---|
| سنسور جریان | CT حلقوی با اتصال سوکتی |
|---|
| قطر داخلی CT | 15 mm |
|---|
| نمای جلویی / عمق کلی | 31 × 31 mm / 51 mm |
|---|
| سوراخ نصب | پانچ گرد با قطر 22 mm |
|---|
| جنس بدنه | پلاستیک کندسوز |
|---|
| درجه حفاظت | IP65 برای نمای جلویی |
|---|
| دمای محیط کاری | −25 تا +70 °C |
|---|
| رنگ‌های معرفی‌شده | قرمز، زرد، سبز، سفید و آبی؛ مطابق گزینه موجود هنگام سفارش |
|---|
| سری کد سفارش در سایت سازنده | DI-22-VAH-S با پسوند رنگ |
|---|
| استاندارد درج‌شده روی بسته‌بندی | EN60947-5-1 |
|---|
ولتاژ و فرکانس مطابق برچسب بسته‌بندی درج شده‌اند. برای جریان، برچسب 0–100 A و سایت سازنده 1–100 A را اعلام می‌کند؛ عدد صفر روی برچسب به‌تنهایی دقت اندازه‌گیری در جریان‌های کمتر از 1 A را مشخص نمی‌کند. ابعاد مطابق نقشه سازنده هستند.
🔌 مسیر اتصال، مرحله به مرحله
1
قطع برق و بررسی محل نصب
نصب توسط فرد متخصص و پس از قطع تغذیه و اطمینان از بی‌برق بودن مدار انجام شود. فضای پشت پنل و محل قرارگیری CT را مشخص کنید.
2
ثابت کردن نمایشگر روی پنل
دستگاه را در سوراخ گرد 22 mm نصب کنید و دسترسی به ترمینال‌ها و سوکت سنسور را باز بگذارید.
3
عبور سیم فاز بار از CT
در نقشه اتصال فاز و نول سازنده، فقط سیم فاز مسیر بار از حلقه عبور می‌کند. فاز و نول را با هم از یک حلقه عبور ندهید.
4
اتصال تغذیه و سوکت سنسور

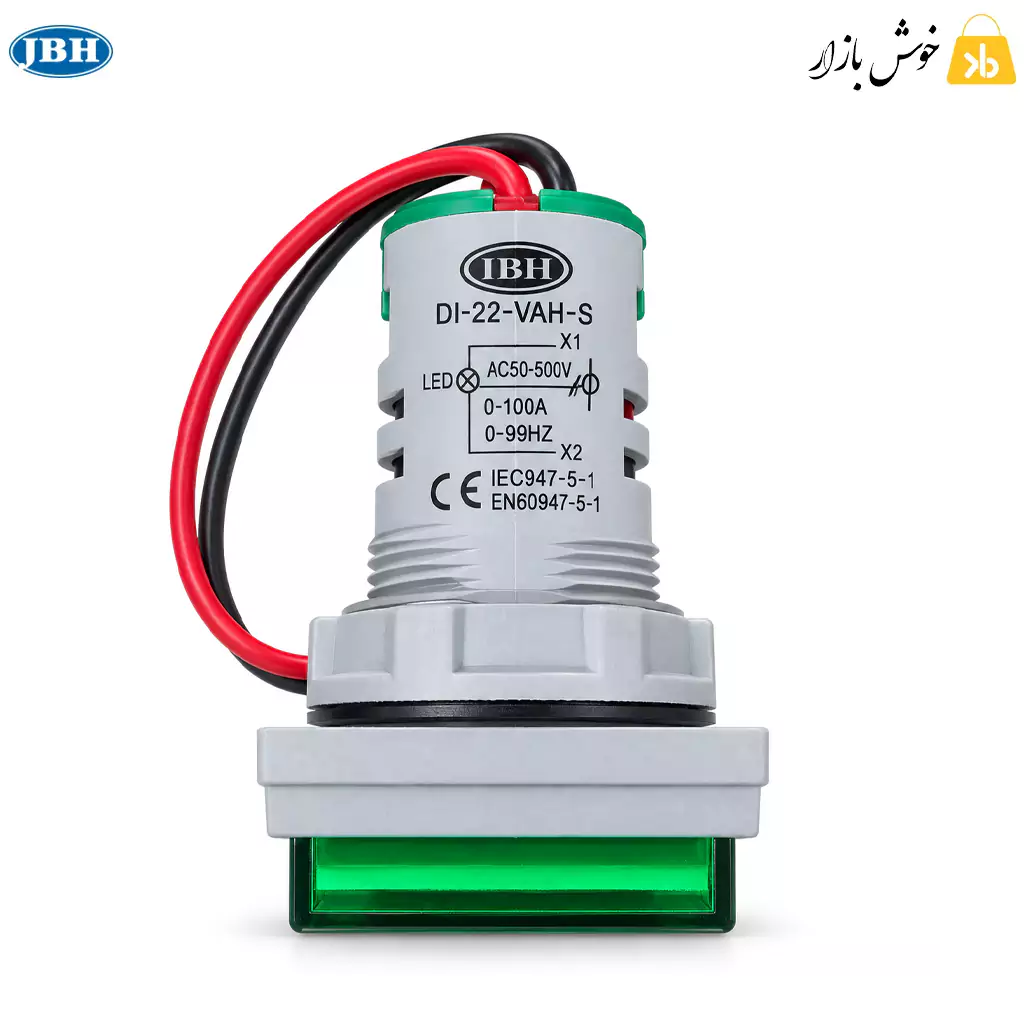

طبق نقشه سازنده، فاز به X1 و نول به X2 متصل می‌شود. سوکت CT را به اتصال مخصوص آن وصل کنید و علائم روی محصول را پیش از اتصال تطبیق دهید.
5
بازبینی نصب و مشاهده اعداد
پس از بازبینی اتصالات، تغذیه برقرار شود. برای بررسی نمایش جریان، بار باید فعال باشد و هادی همان بار از CT عبور کرده باشد.
⚠️ نقش دستگاه را درست بشناسید: این مدل نمایشگر اندازه‌گیری است و خروجی قطع حفاظتی ندارد. حفاظت مدار باید با تجهیزات حفاظتی مناسب انجام شود.
🎯 انتخاب بر اساس نیاز شما
چراغ سیگنال ساده یا نمایشگر تریپل؟
اگر فقط نشانگر نوری وضعیت روشن یا خاموش مدار را می‌خواهید، چراغ سیگنال ساده LED جی بی اچ مدل AD16-22DS را ببینید. برای مشاهده عدد ولتاژ، جریان و فرکانس، مدل تریپل سه پارامتر را همزمان روی پنل در اختیار شما می‌گذارد.
مشاهده چراغ سیگنال ساده JBH مدل AD16-22DS
✅ سه بررسی کوتاه برای انتخاب درست
نیاز مدار: اگر نمایش وات، انرژی مصرفی یا ضریب توان لازم دارید، پاورمتر دارای این قابلیت‌ها انتخاب کنید.
فضای نصب: پانچ، عمق آزاد پشت پنل و امکان عبور هادی از دهانه CT را بررسی کنید.
مشخصات و رنگ: محدوده برق مدار را با دستگاه تطبیق دهید و رنگ مورد نظر را از گزینه‌های موجود انتخاب کنید.
💬 پاسخ به سوال‌های پیش از خرید
آیا جریان 100 آمپر از نمایشگر عبور می‌کند؟
خیر. جریان با CT اندازه‌گیری می‌شود. هادی بار از حلقه عبور می‌کند و به ترمینال‌های تغذیه نمایشگر متصل نمی‌شود.
چرا ولتاژ دیده می‌شود اما جریان نمایش داده نمی‌شود؟
فعال بودن بار، اتصال سوکت و عبور صحیح هادی از حلقه را بررسی کنید. سایت سازنده محدوده 1–100 A را اعلام کرده است؛ برای سنجش بارهای کمتر از 1 A، دقت اندازه‌گیری از اطلاعات فعلی قطعی نیست.
آیا در نوسان ولتاژ، برق را قطع می‌کند؟
خیر. این مدل برای نمایش پارامترهای برق است. برای قطع مدار در شرایط نامناسب، تجهیز حفاظتی یا کنترلی مناسب لازم است.
آیا «تریپل» یعنی اندازه‌گیری همزمان سه فاز؟
خیر. تریپل به سه پارامتر ولتاژ، جریان و فرکانس اشاره دارد. برای پایش همزمان سه فاز، تجهیز متناسب با آن کاربرد انتخاب کنید.
برای برق DC هم قابل استفاده است؟
این مدل برای برق AC معرفی شده است. مدار DC به نمایشگر و سنسور سازگار با برق مستقیم نیاز دارد.
درجه IP65 شامل تمام دستگاه است؟
سازنده این درجه حفاظت را برای نمای جلویی اعلام کرده است؛ این مشخصه به معنی حفاظت مشابه برای ترمینال‌ها و بخش‌های پشت دستگاه نیست.
آیا عدد آمپر، مصرف برق را نشان می‌دهد؟
آمپر به‌تنهایی مقدار توان یا انرژی مصرفی را نشان نمی‌دهد. برای اندازه‌گیری مستقیم این مقادیر، پاورمتر دارای قابلیت اندازه‌گیری توان و انرژی انتخاب کنید.
⚡ سه پارامتر، یک جایگاه روی پنل
اطلاعات مدار، درست جلوی چشم شما
برای مشاهده همزمان ولتاژ، جریان و فرکانس در یک نمایشگر جمع‌وجور، چراغ سیگنال تریپل JBH را با نیاز تابلو خود تطبیق دهید. فضای نصب و محدوده اندازه‌گیری را بررسی کنید، رنگ مورد نظر را انتخاب کنید و جایگاه نمایشگر را روی پنل مشخص کنید.
