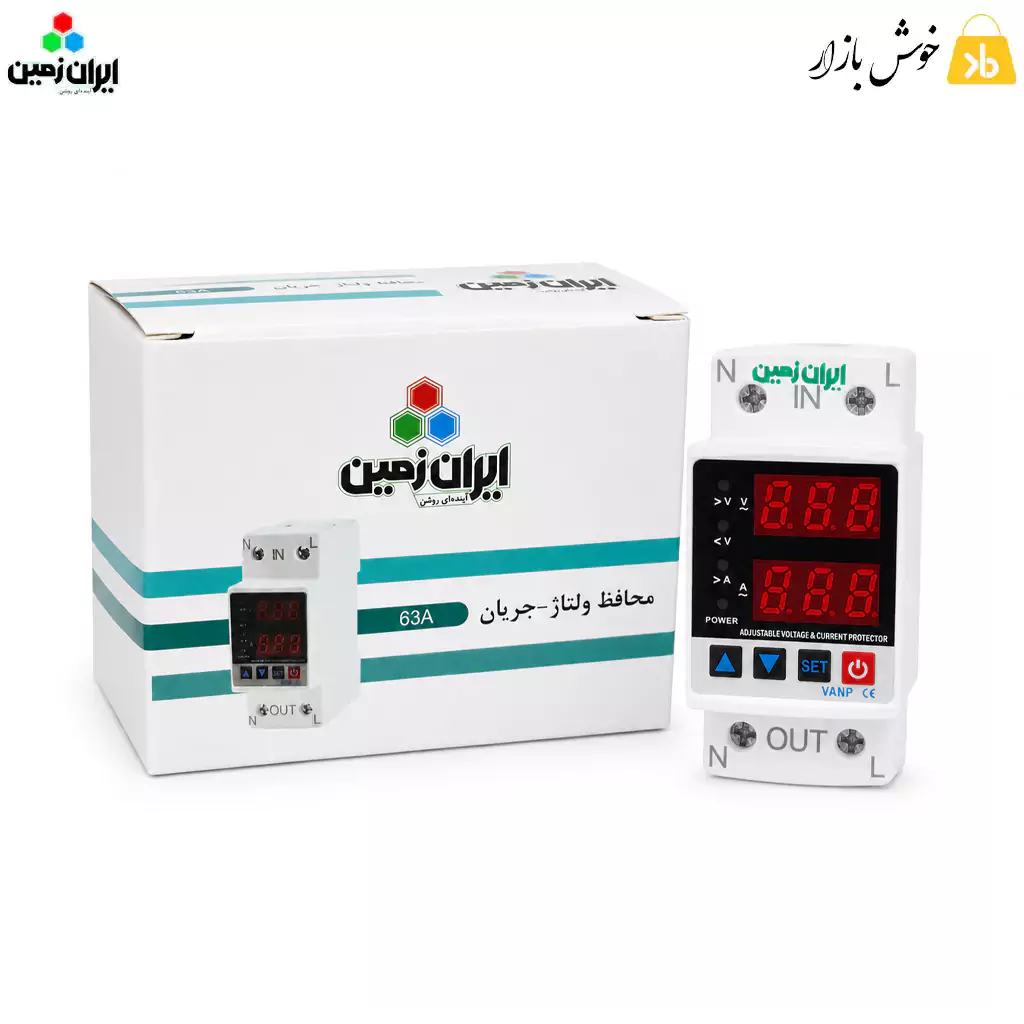

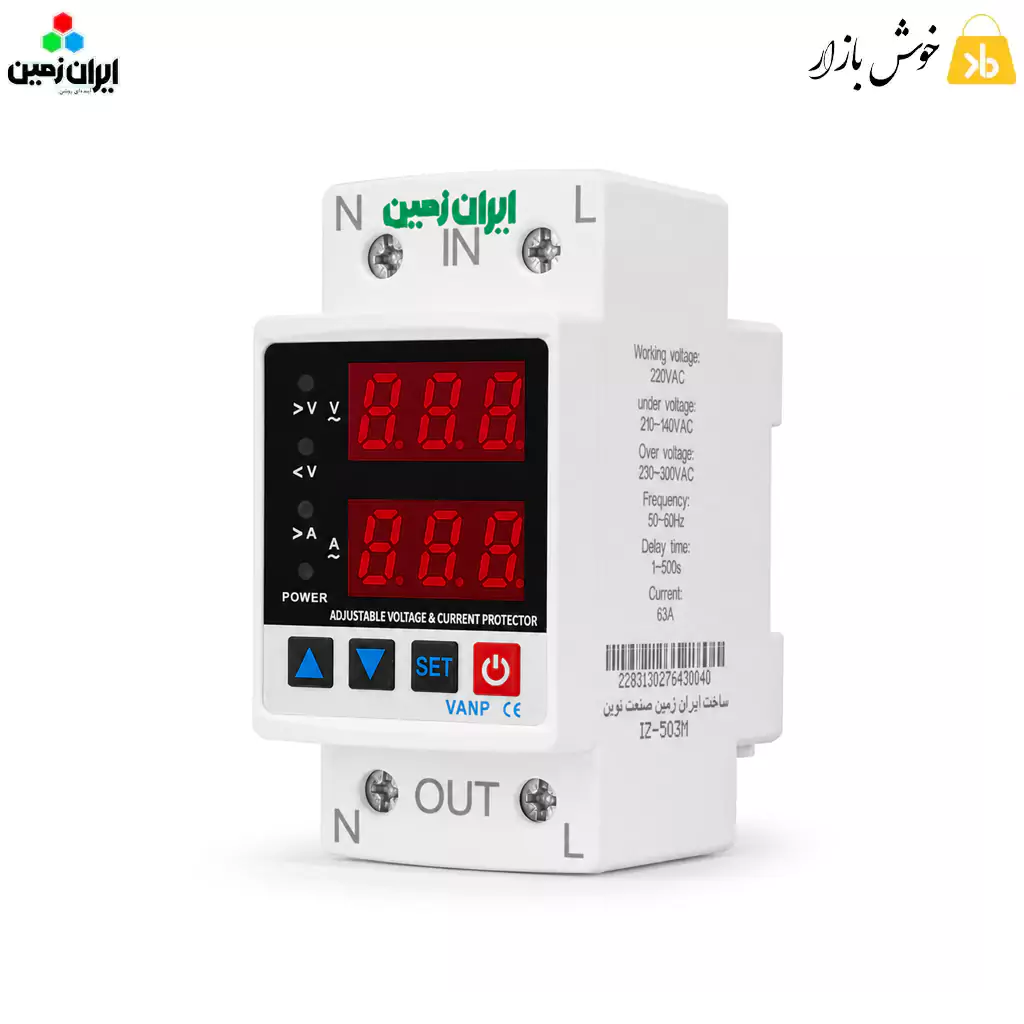

محافظ ولتاژ و جریان 63 آمپر ایران زمین مدل IZ-503M

Name: محافظ ولتاژ و جریان 63 آمپر ایران زمین مدل IZ-503M
Brand: ایران زمین
SKU: iz-63
Price: 2100000 IRR
Availability: InStock

قیمت اصلی 2,100,000 تومان بود.قیمت فعلی 1,790,000 تومان است.

حفاظت حرفه‌ای برق ورودی

کنترل دقیق؛ آرامش بیشتر برای تجهیزات برقی

⚡ قطع خروجی هنگام افت ولتاژ، افزایش ولتاژ و اضافه‌جریان

📊 نمایش لحظه‌ای و مجزای ولتاژ و جریان برق

🎛️ امکان تنظیم آستانه‌های حفاظتی و زمان وصل مجدد

63 آمپر
تک‌فاز
نصب ریلی
مدل IZ-503M

موجود

مقایسه

افزودن به علاقه‌مندی

5 نفر در حال مشاهده این کالا هستند!

معرفی

IRAN ZAMIN • 63A • DIGITAL PROTECTION

محافظ ولتاژ و جریان 63 آمپر ایران زمین مدل IZ-503M

یک محافظ ریلی تک‌فاز برای کسانی که می‌خواهند فقط منتظر قطع برق نباشند؛ بلکه ولتاژ و جریان را لحظه‌ای ببینند، حدود حفاظتی را متناسب با مدار تنظیم کنند و وصل مجدد را با تأخیر کنترل‌شده انجام دهند.

جریان نامی 63A
توان درج‌شده 13.9kW
نمایش هم‌زمان V / A
تنظیمات A01 تا A15
نصب ریلی 2P
ورودی و خروجی فاز و نول

👁 دید لحظه‌ایولتاژ و جریان، هم‌زمان جلوی چشم شما

🛡 کنترل قابل تنظیم15 پارامتر برای هماهنگی با مدار

⚡ ظرفیت نامیجریان نامی 63A و توان درج‌شده 13.9kW

وقتی برق ناپایدار است، دیدن و کنترل‌کردن تفاوت ایجاد می‌کند

بسیاری از مشکلات برقی فقط «قطع و وصل» نیستند؛ افزایش ولتاژ، افت ولتاژ، اضافه‌جریان یا وصل‌شدن زودهنگام پس از برگشت برق می‌تواند برای تجهیزات حساس دردسرساز شود. محافظ ایران زمین علاوه بر پایش ولتاژ و جریان، به شما اجازه می‌دهد محدوده قطع، مقدار بازیابی و زمان‌های تأخیر را مطابق نیاز مدار تنظیم کنید.

دو نمایشگر جلوی دستگاه، وضعیت برق را شفاف و قابل مشاهده نگه می‌دارند؛ بنابراین به‌جای حدس‌زدن، می‌توانید مقدار ولتاژ و جریان عبوری را همان لحظه ببینید و تصمیم دقیق‌تری برای تنظیم یا بررسی مدار بگیرید.

حفاظت افزایش و کاهش ولتاژ

حد قطع، مقدار بازیابی و زمان عملکرد برای افزایش و کاهش ولتاژ از روی پنل قابل تنظیم است.

کنترل اضافه‌جریان

حد جریان مدل 63A، زمان عملکرد و زمان بازیابی اضافه‌جریان با پارامترهای مستقل مدیریت می‌شوند.

↻

وصل مجدد زمان‌بندی‌شده

پس از عادی‌شدن شرایط، خروجی بر اساس زمان بازیابی تنظیم‌شده دوباره وارد مدار می‌شود.

▦

نمایش هم‌زمان ولتاژ و جریان

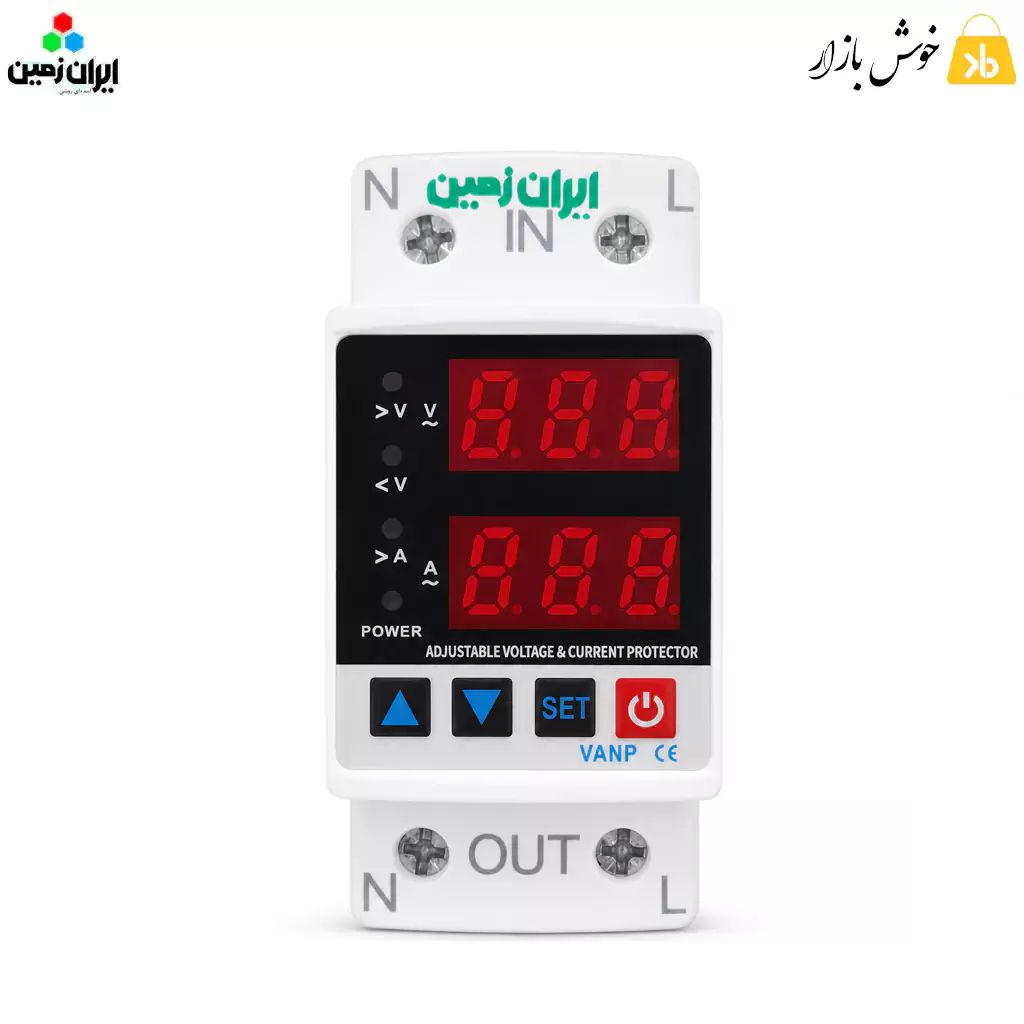

نمایشگر بالا ولتاژ و نمایشگر پایین جریان عبوری را به‌صورت لحظه‌ای نمایش می‌دهند.

SET

15 پارامتر قابل تنظیم

از تأخیر شروع تا کالیبراسیون ولتاژ و جریان، تنظیمات اصلی در منوی A01 تا A15 قرار دارند.

طراحی مناسب تابلو برق

بدنه ریلی دوپل با ورودی بالایی و خروجی پایینی برای فاز L و نول N، مناسب نصب داخل تابلو است.

از تشخیص نوسان تا وصل مجدد؛ مسیر عملکرد در 4 گام

یک روند قابل فهم که حس کنترل بیشتری نسبت به محافظ‌های بدون نمایشگر ایجاد می‌کند.

1پایش مداوماندازه‌گیری لحظه‌ای ولتاژ و جریان

2تشخیص خروج از محدودهمقایسه با حدود تنظیم‌شده در منو

3قطع خروجیجلوگیری از ادامه تغذیه در وضعیت نامجاز

4وصل مجدد کنترل‌شدهپس از بازیابی و پایان زمان تأخیر

ظرفیت 63 آمپر؛ عدد مهمی که باید درست تفسیر شود

در جدول کاتالوگ، جریان نامی این نسخه 63A و حداکثر توان بار 13.9kW درج شده است. همچنین مقدار 80A به‌عنوان حداکثر جریان عملکرد برای مدت حداکثر 10 دقیقه آمده و نباید با جریان دائمی دستگاه اشتباه گرفته شود.

توان محاسباتی در ولتاژ نامی

220V × 63A ≈ 13.86kW

این عدد برای بار با ضریب توان نزدیک به 1 محاسبه می‌شود و با مقدار 13.9kW درج‌شده در کاتالوگ هم‌خوانی دارد.

برای موتور و کمپرسور فقط عدد 63A کافی نیست

بارهای القایی جریان راه‌اندازی، ضریب توان و شرایط کاری متفاوت دارند. برای موتور، پمپ، کمپرسور یا بار پرقدرت، ظرفیت کنتاکت و نیاز به کنتاکتور باید توسط برقکار محاسبه شود.

نکته تعیین‌کننده: مقدار 80A در کاتالوگ برای کارکرد حداکثر 10 دقیقه ذکر شده است؛ جریان پیوسته نسخه حاضر 63A است. کابل، کلید بالادست، اتصالات و شرایط حرارتی تابلو باید برای جریان واقعی مدار انتخاب شوند.

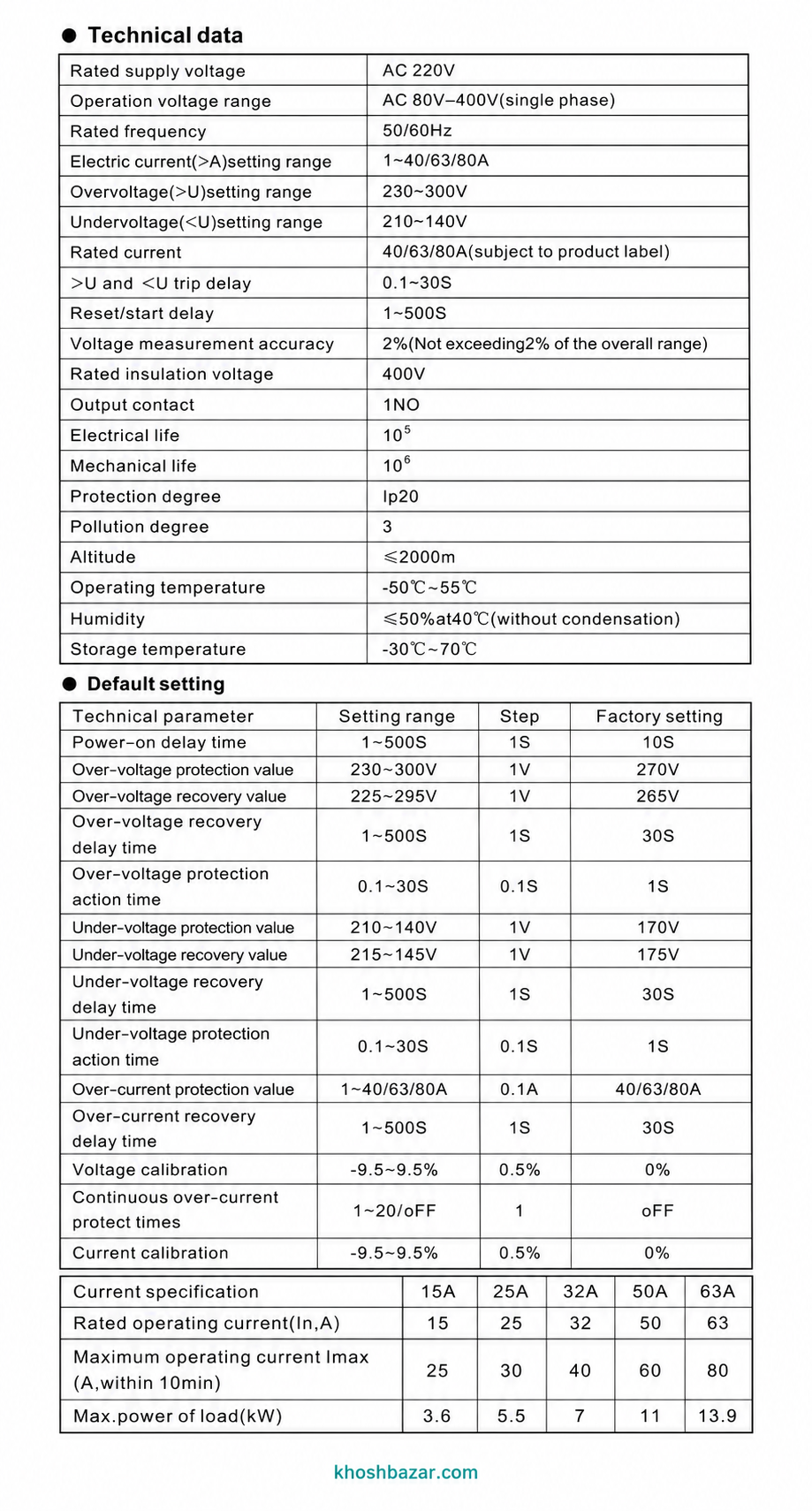

مشخصات فنی محافظ ولتاژ و جریان 63A ایران زمین

مشخصه	مقدار درج‌شده / توضیح
برند عرضه‌شده	ایران زمین

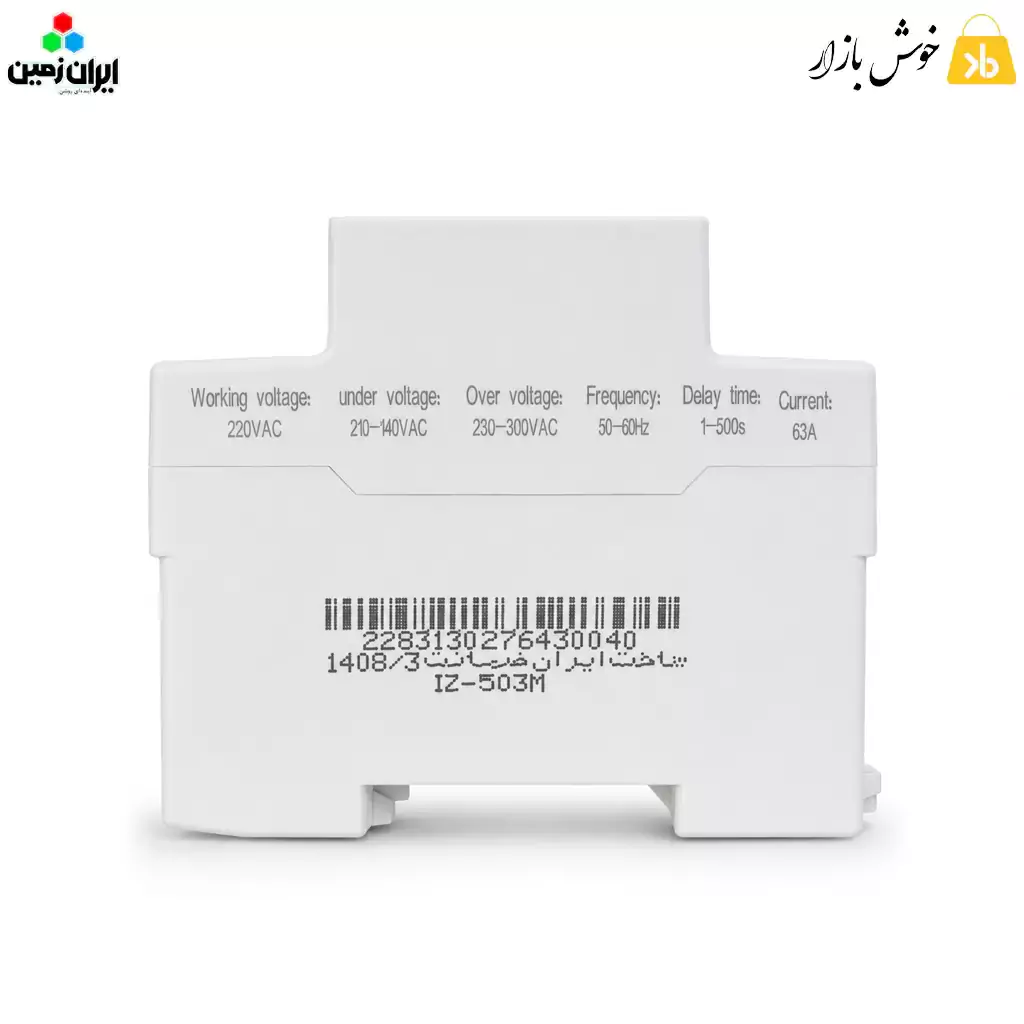

کد درج‌شده روی بدنه	IZ-503M
نوع محصول	محافظ قابل تنظیم ولتاژ و جریان تک‌فاز
ولتاژ تغذیه نامی	AC 220V
محدوده ولتاژ کاری اعلام‌شده	AC 80–400V (Single Phase)
فرکانس نامی	50/60Hz
جریان نامی نسخه حاضر	63A
محدوده تنظیم اضافه‌جریان نسخه 63A	1–63A
حداکثر جریان کوتاه‌مدت درج‌شده	80A / حداکثر 10 دقیقه
حداکثر توان بار درج‌شده	13.9kW
محدوده تنظیم افزایش ولتاژ	230–300V / OFF
محدوده تنظیم کاهش ولتاژ	140–210V / OFF
تأخیر عملکرد حفاظتی ولتاژ/جریان	0.1–30s
تأخیر شروع / بازیابی	1–500s
دقت اندازه‌گیری ولتاژ	2%
ولتاژ عایقی نامی	400V
کنتاکت خروجی	1NO
عمر الکتریکی اعلام‌شده	10⁵ سیکل
عمر مکانیکی اعلام‌شده	10⁶ سیکل
درجه حفاظت	IP20
درجه آلودگی	3
حداکثر ارتفاع نصب	≤ 2000m
دمای کار درج‌شده در کاتالوگ	−50°C تا +55°C
دمای نگهداری	−30°C تا +70°C
رطوبت مجاز	حداکثر 50% در 40°C، بدون میعان
نصب	ریل DIN، بدنه 2P، ورودی بالا و خروجی پایین
ابعاد ترسیمی تقریبی	85 × 36 × 68mm؛ پهنای بخش بالایی حدود 45mm

اعداد دما، جریان و توان دقیقاً بر اساس کاتالوگ همراه محصول درج شده‌اند. در انتخاب نهایی، علائم روی دستگاه تحویلی و نظر برقکار نسبت به شرایط واقعی تابلو اولویت دارد.

کاتالوگ‌های اصلی محصول

برای حفظ سرعت صفحه، تصاویر کاتالوگ فقط پس از انتخاب دکمه باز می‌شوند و هنگام ورود به صفحه بارگذاری نخواهند شد.

مشخصات فنی و تنظیمات کارخانهجدول ظرفیت، شرایط کاری و مقادیر پیش‌فرض⬇ دانلود مشخصات فنی

تنظیمات، سیم‌کشی و ابعادراهنمای A01 تا A15، نقشه ترمینال‌ها و اندازه دستگاه⬇ دانلود راهنمای تنظیمات

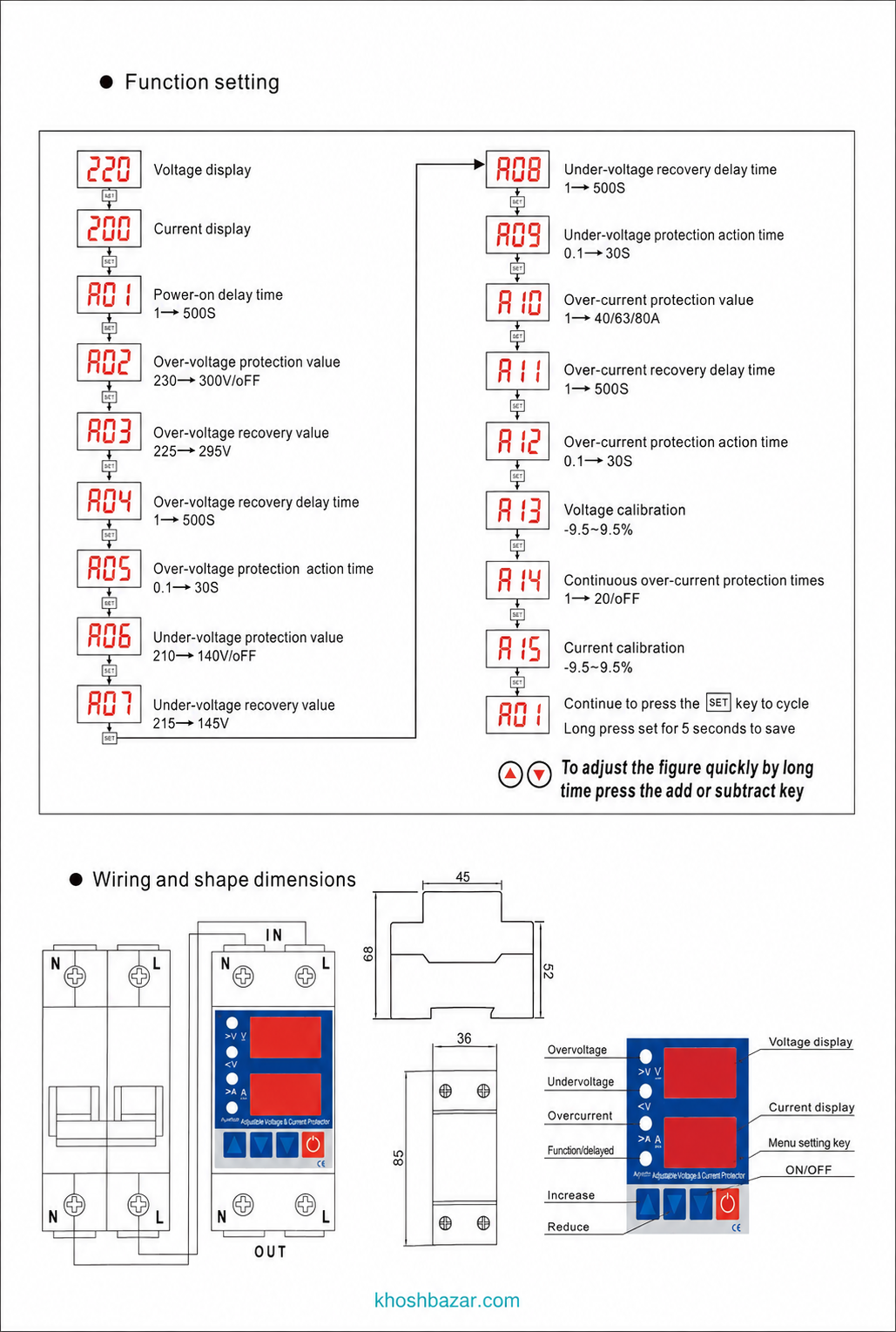

راهنمای تنظیمات A01 تا A15

هر پارامتر بخشی از رفتار محافظ را کنترل می‌کند. مقادیر کارخانه‌ای زیر از جدول کاتالوگ استخراج شده‌اند؛ برای A12 مقدار پیش‌فرض جداگانه در جدول کارخانه درج نشده است.

کد	کارکرد	محدوده تنظیم	مقدار کارخانه
A01	تأخیر اولیه روشن‌شدن	1–500s	10s
A02	حد قطع افزایش ولتاژ	230–300V / OFF	270V
A03	مقدار بازیابی افزایش ولتاژ	225–295V	265V
A04	تأخیر بازیابی افزایش ولتاژ	1–500s	30s
A05	زمان عملکرد افزایش ولتاژ	0.1–30s	1s
A06	حد قطع کاهش ولتاژ	140–210V / OFF	170V
A07	مقدار بازیابی کاهش ولتاژ	145–215V	175V
A08	تأخیر بازیابی کاهش ولتاژ	1–500s	30s
A09	زمان عملکرد کاهش ولتاژ	0.1–30s	1s
A10	حد حفاظت اضافه‌جریان نسخه 63A	1–63A	63A
A11	تأخیر بازیابی اضافه‌جریان	1–500s	30s
A12	زمان عملکرد اضافه‌جریان	0.1–30s	در جدول پیش‌فرض درج نشده
A13	کالیبراسیون ولتاژ	−9.5% تا +9.5%	0%
A14	تعداد عملکرد پیوسته اضافه‌جریان	1–20 / OFF	OFF
A15	کالیبراسیون جریان	−9.5% تا +9.5%	0%

ورود و جابه‌جایی در منوبا فشردن پی‌درپی کلید SET بین پارامترهای A01 تا A15 حرکت کنید.

تغییر سریع مقداربرای افزایش یا کاهش سریع، کلیدهای ▲ یا ▼ را کمی نگه دارید.

ذخیره تنظیماتطبق دفترچه، کلید SET را حدود 5 ثانیه نگه دارید تا تنظیمات ذخیره شوند.

پیشنهاد فنی: کالیبراسیون ولتاژ و جریان فقط پس از مقایسه با ابزار اندازه‌گیری معتبر تغییر کند. تنظیم نادرست آستانه‌ها می‌تواند باعث قطع‌های پی‌درپی، وصل زودهنگام یا حفاظت نامتناسب با بار شود.

این محصول چه کاری انجام می‌دهد و جای چه تجهیزی را نمی‌گیرد؟

تجهیز	وظیفه اصلی	آیا این دستگاه جایگزین آن است؟
محافظ ولتاژ و جریان	پایش V/A و قطع خروجی هنگام عبور از حدود تنظیمی	بله؛ وظیفه اصلی محصول همین است
کلید مینیاتوری یا فیوز	حفاظت در برابر اتصال کوتاه و اضافه‌جریان شدید	خیر؛ حفاظت بالادست مناسب همچنان لازم است
محافظ جان RCD/RCCB	تشخیص نشتی جریان و کاهش خطر برق‌گرفتگی	خیر
سرج ارستر SPD	مهار اضافه‌ولتاژ گذرای بسیار سریع مانند صاعقه القایی	خیر
کنتاکتور	قطع و وصل بارهای بزرگ یا دارای جریان راه‌اندازی بالا	برای برخی بارها با نظر طراح تابلو لازم است

جمع‌بندی درست: این محصول یک لایه قابل تنظیم برای کنترل ولتاژ و جریان است و باید در کنار سیم‌کشی استاندارد، اتصال زمین، کلید حفاظتی مناسب و در صورت نیاز محافظ جان، SPD یا کنتاکتور استفاده شود.

مناسب چه کاربردهایی است؟

🏠 ورودی واحد مسکونی

برای پایش و حفاظت مرکزی مدار تک‌فاز، پس از هماهنگی با جریان انشعاب، کابل و کلید اصلی.

🏪 فروشگاه و دفتر

برای مشاهده لحظه‌ای وضعیت برق و کنترل حدود ولتاژ و جریان در تابلوهای تک‌فاز.

🧰 کارگاه سبک

در صورتی که مجموع بار، جریان راه‌اندازی و شرایط تابلو در محدوده محاسبه‌شده قرار داشته باشد.

💡 مدارهای روشنایی و گرمایشی

برای بارهای عمدتاً مقاومتی، با رعایت جریان نامی و ظرفیت کابل و تجهیزات بالادست.

پمپ، موتور و کمپرسور

فقط پس از محاسبه جریان نامی و استارت؛ در صورت نیاز با کنتاکتور متناسب اجرا شود.

🎛 تابلوهای کنترل تک‌فاز

برای اعمال حدود قطع و تأخیرهای متناسب با فرآیند و مشاهده هم‌زمان V/A.

راهنمای کلی نصب و سیم‌کشی

ورودی دستگاه در بالا با IN و خروجی در پایین با OUT مشخص شده است. ترمینال N مربوط به نول و ترمینال L مربوط به فاز است و هر چهار اتصال باید دقیقاً مطابق علائم روی بدنه اجرا شوند.

1قطع کامل برق: پیش از شروع، برق ورودی تابلو قطع و بی‌برقی با ابزار مناسب کنترل شود.

2نصب روی ریل: دستگاه در محیط خشک و داخل تابلو مناسب روی ریل DIN نصب شود.

3اتصال ورودی: فاز و نول ورودی به ترمینال‌های بالایی L و N مطابق IN متصل شوند.

4اتصال خروجی: فاز و نول بار به ترمینال‌های پایینی L و N مطابق OUT وصل شوند.

5هماهنگی حفاظتی: فیوز/کلید بالادست، سطح مقطع سیم، محافظ جان و اتصال زمین جداگانه بررسی شوند.

6تنظیم و آزمایش: پس از کنترل اتصالات، آستانه‌ها متناسب با بار تنظیم و عملکرد قطع و وصل آزمایش شود.

هشدار ایمنی: نصب این محصول مستقیماً با برق شهر ارتباط دارد و باید توسط برقکار واجد صلاحیت انجام شود. اتصال اشتباه فاز و نول، شل‌بودن ترمینال‌ها یا انتخاب سیم نامتناسب می‌تواند خطر برق‌گرفتگی، داغ‌شدن اتصال یا آسیب تجهیزات را ایجاد کند.

پیش از خرید این 7 مورد را بررسی کنید

✓ ورودی مدار تک‌فاز باشد
✓ جریان پیوسته از 63A بیشتر نباشد
✓ توان و نوع بار مشخص باشد
✓ جریان استارت موتور بررسی شود
✓ کابل و کلید بالادست هماهنگ باشند
✓ فضای 2P روی ریل وجود داشته باشد
✓ محیط نصب خشک و داخل تابلو باشد

این مدل مخصوص شبکه تک‌فاز است و برای حفاظت مستقیم شبکه سه‌فاز طراحی نشده است. در مدار سه‌فاز باید از تجهیز متناسب با تعداد فازها و روش قطع مورد نیاز استفاده شود.

سؤالات متداول

آیا برای کل واحد مسکونی مناسب است؟

اگر برق واحد تک‌فاز و جریان واقعی مدار در محدوده مجاز باشد، می‌تواند در ورودی تابلو استفاده شود؛ اما کابل، کلید اصلی و جریان‌های استارت باید بررسی شوند.

آیا 80 آمپر را به‌صورت دائمی تحمل می‌کند؟

خیر. طبق کاتالوگ، جریان نامی این نسخه 63A و مقدار 80A فقط حداکثر جریان کوتاه‌مدت تا 10 دقیقه است.

آیا برای پمپ و موتور مناسب است؟

پس از محاسبه جریان نامی و استارت قابل استفاده است. برای بارهای سنگین یا پرتکرار ممکن است کنتاکتور متناسب لازم باشد.

آیا جای کلید مینیاتوری را می‌گیرد؟

خیر. حفاظت اتصال کوتاه و هماهنگی مدار همچنان به کلید مینیاتوری یا فیوز مناسب نیاز دارد.

آیا محافظ جان داخل دستگاه است؟

در کاتالوگ این مدل عملکرد RCD یا حفاظت نشتی جریان ذکر نشده است؛ بنابراین جایگزین محافظ جان نیست.

پس از عادی‌شدن برق خودکار وصل می‌شود؟

پس از بازگشت ولتاژ و جریان به محدوده بازیابی و پایان زمان تأخیر تعیین‌شده، خروجی دوباره وصل می‌شود.

نمایشگرها چه چیزی را نشان می‌دهند؟

نمایشگر بالایی ولتاژ شبکه و نمایشگر پایینی جریان عبوری از مدار را نشان می‌دهد.

آیا تنظیمات کارخانه برای همه مناسب است؟

تنظیمات پیش‌فرض نقطه شروع هستند. مقدار مناسب باید بر اساس کیفیت برق منطقه، حساسیت تجهیزات و نوع بار انتخاب شود.

برق را فقط قطع نکنید؛ آن را ببینید و متناسب با مدار کنترل کنید

اگر ورودی شما تک‌فاز است و پس از بررسی بار به محافظ ریلی 63 آمپر نیاز دارید، این مدل ترکیبی از نمایش هم‌زمان ولتاژ و جریان، تنظیمات کامل حفاظتی و وصل مجدد زمان‌بندی‌شده را در اختیار شما قرار می‌دهد.

مشاهده قیمت و افزودن به سبد خرید ↑

مشخصات این صفحه بر اساس تصاویر واقعی محصول و دو کاتالوگ همراه آن تدوین شده است. پیش از نصب، علائم روی دستگاه تحویلی و دفترچه داخل جعبه را ملاک قرار دهید.

مشخصات فنی

برند	ایران زمین
محدوده مجاز ولتاژ	300 – 130 ولت
طول سیم	بدون سیم
زمان تاخیر	1-999 ثانیه
ویژگی های مقاومتی	مقاوم در برابر دمای زیاد, مقاوم در برابر گرد و غبار
جریان	63 آمپر
جنس	پلاستیک ABS
رنگ	سفید
استاندارد	ISO 9001, RoHS
گارانتی	ضمانت 24 ماهه شرکت پارس اروند
