جزئیات کوچک، اتصال مرتب
فیش رسیوری ساده درجه 1
F-TYPE • SCREW-ON CONNECTOR
برای آماده‌سازی سر کابل رسیور و اتصال به درگاه F سازگار؛ با بدنه فلزی و نصب پیچی.
⚙️ بدنه فلزی
🔩 نصب پیچی
✋ سطح آج‌دار
از سر کابل، درست شروع کنید
کابل تازه آماده می‌کنید یا فیش قدیمی را عوض می‌کنید؟
فیش رسیوری ساده درجه 1

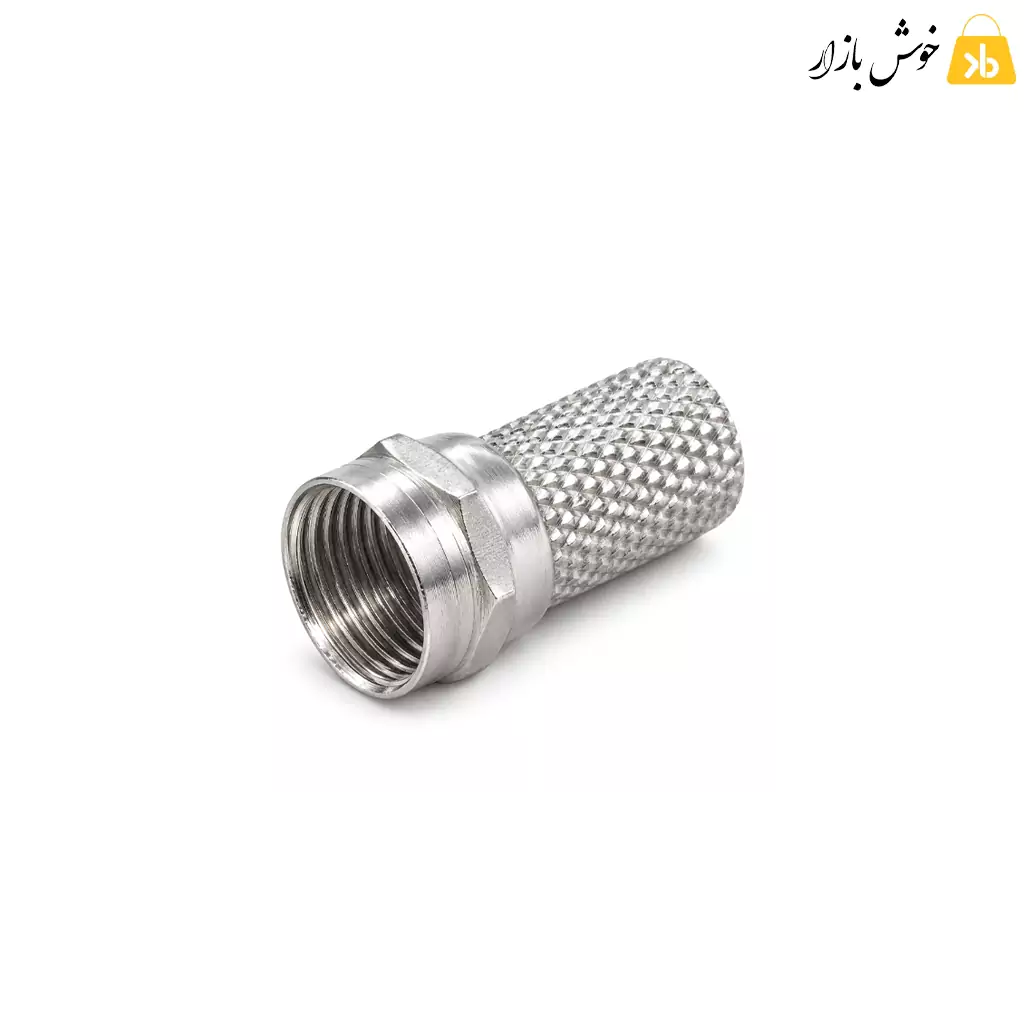

روی سر کابل کواکسیال نصب می‌شود تا کابل به پورت F دستگاه متصل شود. بدنه فلزی آج‌دار، گرفتن فیش را آسان‌تر می‌کند و مهره شش‌گوش برای بستن اتصال در دسترس است.
این مدل با روش پیچی و بدون نیاز به پرس یا لحیم‌کاری نصب می‌شود. سایز متناسب با کابل و آماده‌سازی دقیق سر آن، دو نکته اصلی برای یک اتصال مرتب هستند.

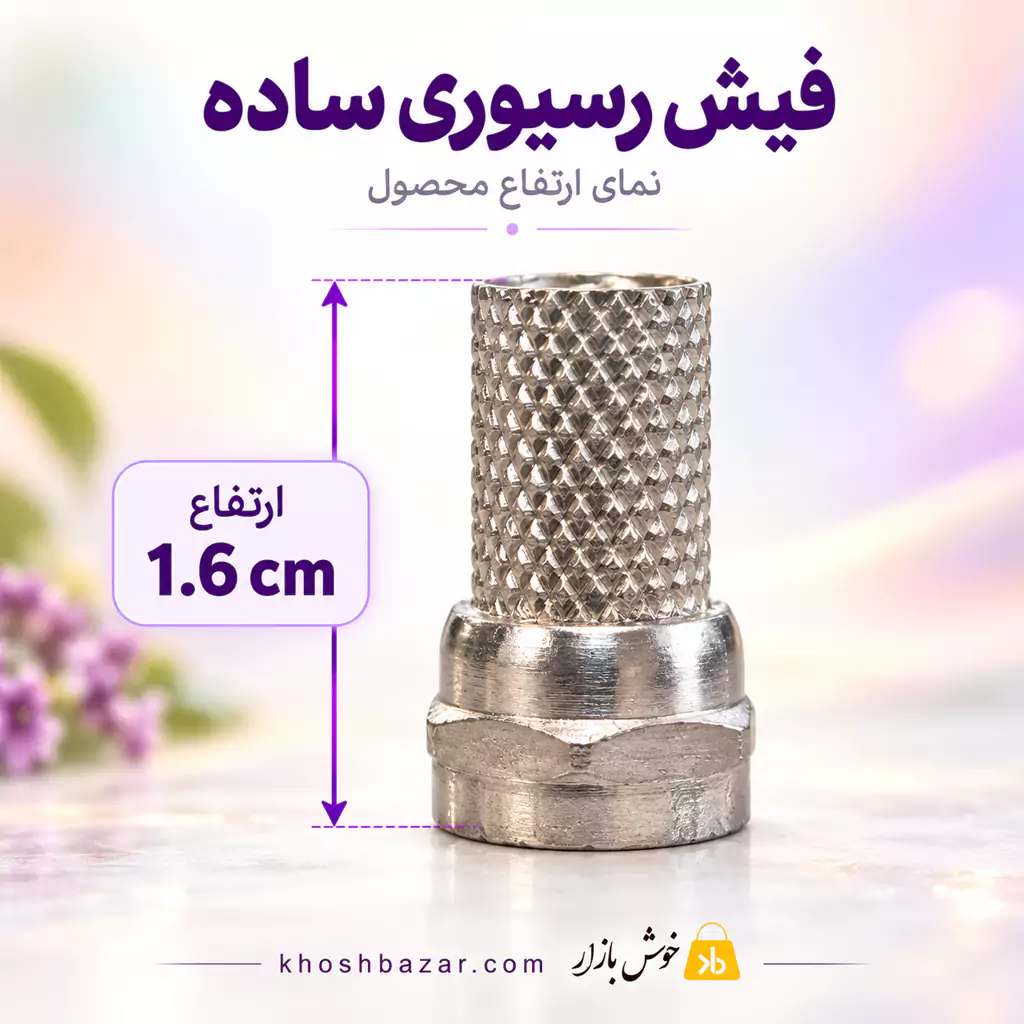

ارتفاع کامل محصول1.6 cmبرابر با 16 میلی‌متر

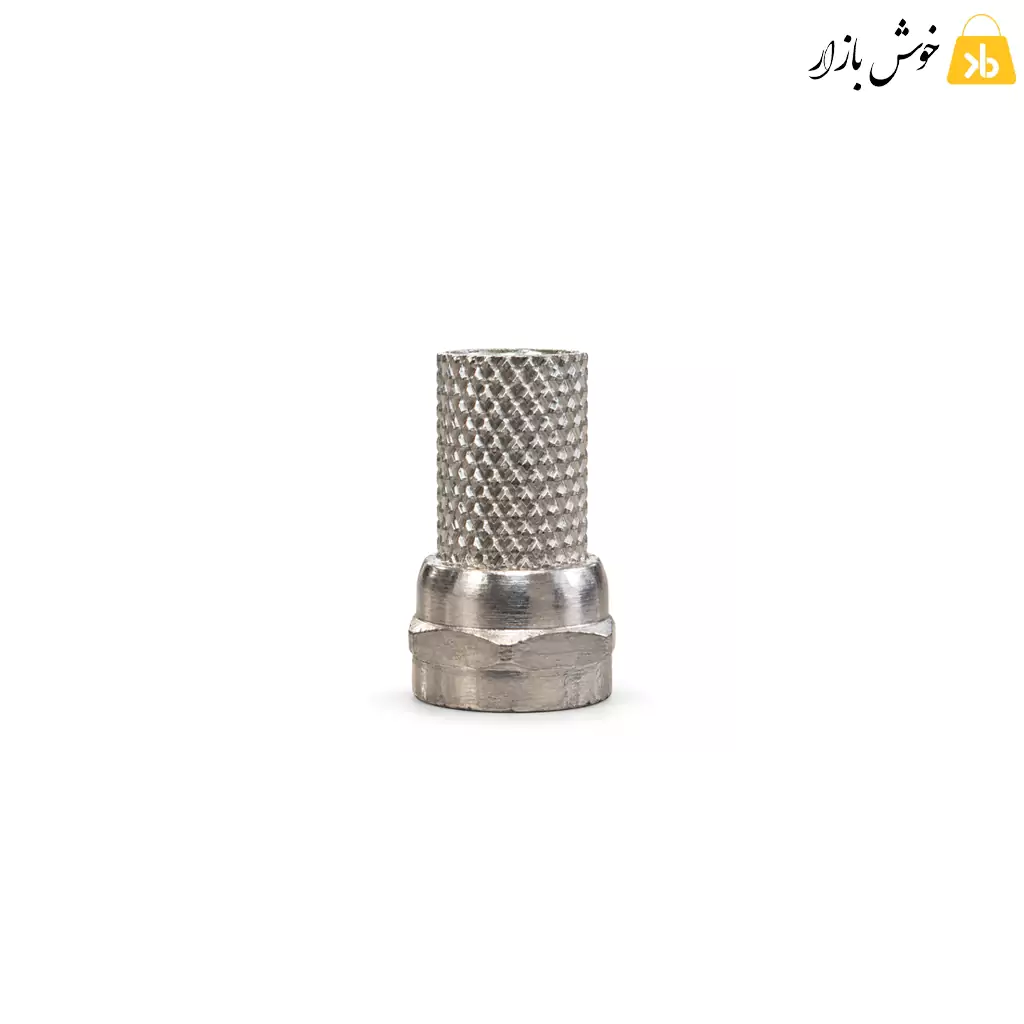

⚙️بدنه فلزینقره‌ای با سطح آج‌دار
🔩رابط نوع Fبرای پورت رزوه‌دار سازگار
🧰نصب پیچیبدون نیاز به پرس و لحیم
مغزی و شیلد؛ هرکدام در جای خود
در این فیش، مغزی کابل نقش اتصال مرکزی را دارد و بدنه فلزی، شیلد را به بخش بیرونی پورت F متصل می‌کند. مغزی باید صاف باشد و هیچ رشته‌ای از شیلد به آن تماس نداشته باشد.
💡 مرتب‌کردن سر کابل، به اندازه بستن فیش اهمیت دارد.

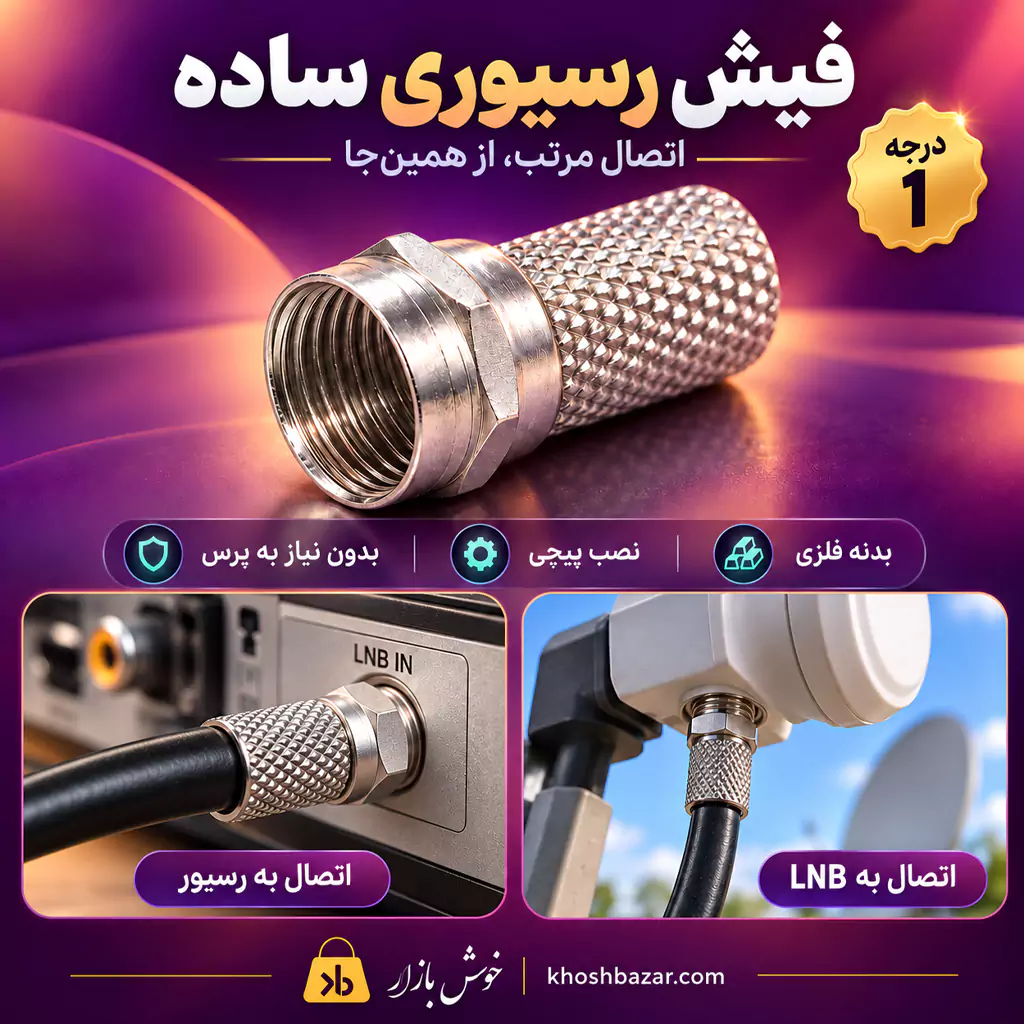

یک فیش، چند کاربرد در اتصالات F
📺
اتصال کابل به ورودی F رسیور
🛰️
اتصال به پورت F سازگار در LNB
🏢
تجهیزات آنتن مرکزی دارای پورت F
🧰
ساخت کابل تازه یا تعویض فیش قدیمی
مشخصات فیش رسیوری ساده درجه 1
| نوع محصول | فیش رسیوری ساده |
|---|
| نوع رابط | F نری، مخصوص نصب روی کابل |
|---|
| روش نصب | پیچی روی کابل کواکسیال |
|---|
| اتصال به دستگاه | مهره با رزوه داخلی، برای پورت F سازگار |
|---|
| ارتفاع کامل | 1.6 سانتی‌متر، برابر با 16 میلی‌متر |
|---|
| جنس بدنه | فلزی |
|---|
| رنگ و ظاهر | نقره‌ای، بدنه آج‌دار و مهره شش‌گوش |
|---|
| رده کیفیت | درجه 1 |
|---|
| نوع کابل | کواکسیال با قطر متناسب با سایز فیش |
|---|
| پرس یا لحیم‌کاری | نیاز ندارد؛ سر کابل باید با ابزار مناسب آماده شود |
|---|
🔎 پورت دستگاه را بررسی کنید
این فیش به درگاه F رزوه‌دار متصل می‌شود. شکل ورودی رسیور، LNB یا تجهیزات آنتن را پیش از انتخاب بررسی کنید.
📏 قطر کابل را تطبیق دهید
ارتفاع 1.6 سانتی‌متر، اندازه کلی محصول است. برای سازگاری با کابل، قطر کابل و ضخامت شیلد را با بخش نصب فیش تطبیق دهید.
انتخاب‌های مرتبط در خوش بازار
برای بررسی مدل واشردار یا انتخاب فیش مناسب ورودی آنتن تلویزیون، این دو محصول را هم ببینید.
🔧
اتصالات رسیور
فیش رسیور آچارخور واشردار
مدل واشردار رسیور را از نظر ساختار و شیوه نصب بررسی کنید.
مشاهده فیش رسیور واشردار ←
📺
اتصالات آنتن تلویزیون
فیش آنتن نری برنجی
برای ورودی آنتن فشاری تلویزیون یا گیرنده دیجیتال سازگار، مشخصات این مدل را ببینید.
مشاهده فیش آنتن برنجی ←
نصب مرتب در 5 قدم
1
آماده‌سازی:
رسیور و تجهیزات متصل را خاموش و از برق جدا کنید؛ سر کابل را صاف برش دهید.
2
آماده‌کردن سر کابل:
بخشی از روکش را متناسب با طول فیش بردارید، شیلد بافته‌شده را منظم به عقب برگردانید و بخشی از عایق مغزی را جدا کنید.
3
بستن فیش:
فیش را در جهت عقربه‌های ساعت روی کابل بچرخانید تا عایق داخلی کابل به سطح داخلی دهانه فیش برسد.
4
کنترل اتصال:
مغزی باید صاف و طول آن متناسب با فیش و پورت باشد. هیچ رشته‌ای از شیلد نباید به مغزی تماس داشته باشد.
5
اتصال به دستگاه:
مهره را ابتدا با دست ببندید و از فشار اضافی خودداری کنید؛ سپس دستگاه را روشن و دریافت سیگنال را بررسی کنید.
سه نکته برای حفظ اتصال
- فیش باید متناسب با کابل بسته شود؛ شل‌بودن یا نیاز به فشار زیاد، نشانه‌ای برای بررسی دوباره سایز است.
- برای باز و بسته‌کردن اتصال به دستگاه، مهره را بگیرید و خود کابل را نپیچانید.
- در فضای باز، به‌ویژه کنار LNB، از پوشش و آب‌بندی مناسب برای محافظت محل اتصال در برابر رطوبت استفاده کنید.
پاسخ‌های کوتاه، انتخاب روشن‌تر
برای نصب چه ابزاری لازم است؟
ابزار مناسب برای برش و لخت‌کردن کابل لازم است. این مدل پیچی است و به پرس یا لحیم‌کاری نیاز ندارد.
آیا به هر کابل RG6 می‌خورد؟
سازگاری به قطر واقعی کابل و ساختار شیلد بستگی دارد. پیش از انتخاب، اندازه کابل را با سایز فیش تطبیق دهید.
به ورودی آنتن تلویزیون هم متصل می‌شود؟
اتصال مستقیم برای پورت F رزوه‌دار است. ورودی آنتن فشاری متداول تلویزیون، فیش یا تبدیل سازگار با همان ورودی می‌خواهد.
آیا فیش سیگنال را تقویت می‌کند؟
وظیفه فیش، اتصال کابل به دستگاه است. تعویض فیش معیوب می‌تواند مشکل همان اتصال را برطرف کند؛ دریافت سیگنال به کابل، آنتن و تجهیزات نیز وابسته است.
ارتفاع محصول چقدر است؟
ارتفاع کامل فیش 1.6 سانتی‌متر، برابر با 16 میلی‌متر است. برای انتخاب کابل سازگار، قطر کابل باید جداگانه بررسی شود.
در یک نگاه
🔩
فیش رسیوری ساده درجه 1، از نوع F پیچی
⚙️
بدنه فلزی نقره‌ای با سطح آج‌دار
📏
ارتفاع کامل: 1.6 سانتی‌متر
🧰
نصب بدون نیاز به پرس و لحیم‌کاری
✅
انتخاب سایز متناسب با قطر کابل
برای کابل تازه و تعویض فیش قدیمی
اتصال را با فیش مناسب کامل کنید
برای اتصال کابل به پورت F،
فیش رسیوری ساده درجه 1
را متناسب با قطر کابل انتخاب کنید؛ سر کابل را آماده کنید و تعداد موردنیازتان را سفارش دهید.
